Resumen del artículo:Este artículo explica cómo unDisyuntor de caja moldeada(MCCB), por qué es esencial en los sistemas de distribución eléctrica modernos y cómo seleccionarlo, instalarlo y mantenerlo adecuadamente. También aborda los puntos débiles comunes de los clientes, como fallas de protección contra sobrecargas, dimensionamiento incorrecto, disparos molestos y riesgos de seguridad en sistemas de energía industriales y comerciales.
1. Descripción general del disyuntor de caja moldeada

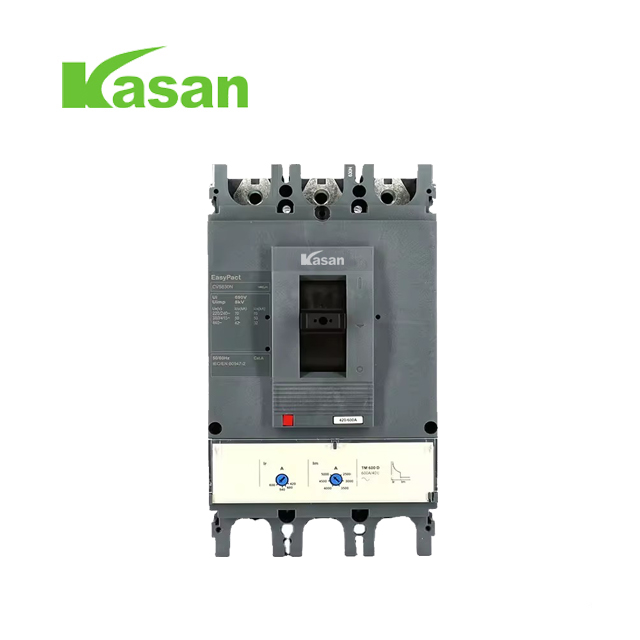

Un disyuntor de caja moldeada (MCCB) es un dispositivo de protección eléctrica diseñado para desconectar automáticamente un circuito cuando ocurren condiciones anormales como sobrecarga, cortocircuito o falla a tierra. A diferencia de los fusibles simples, los MCCB se pueden restablecer y reutilizar, lo que los hace altamente eficientes para sistemas eléctricos industriales y comerciales.
Los MCCB se utilizan ampliamente en paneles de distribución de energía, sistemas de protección de motores e instalaciones eléctricas de alta resistencia donde se requiere confiabilidad y configuraciones de protección ajustables.
2. Cómo funciona MCCB
El principio de funcionamiento de un disyuntor de caja moldeada se basa en dos mecanismos de protección clave: protección térmica y protección magnética.
-
Protección térmica:Una tira bimetálica se dobla cuando fluye una corriente excesiva durante un tiempo prolongado, lo que activa un mecanismo de disparo.
-
Protección magnética:Durante los cortocircuitos, una corriente elevada genera un campo magnético que activa instantáneamente el disyuntor.
Esta protección dual garantiza seguridad contra sobrecargas a largo plazo y respuesta inmediata a cortocircuitos. La combinación permite a los MCCB proteger equipos sensibles y prevenir riesgos de incendio en redes eléctricas.
En los sistemas modernos, las configuraciones de disparo ajustables permiten a los ingenieros ajustar el rendimiento en función de las características de la carga, mejorando la estabilidad del sistema y reduciendo las paradas innecesarias.
3. Componentes clave dentro de MCCB
Un MCCB se compone de varios componentes diseñados que trabajan juntos para garantizar un funcionamiento seguro:
| Componente |
Función |
| Contactos |
Llevar corriente y abrir durante condiciones de falla. |
| Elemento Térmico |
Detecta sobrecarga a través de la respuesta al calor. |
| Bobina magnética |
Disparo instantáneo durante cortocircuitos |
| Extintor de arco |
Suprime el arco eléctrico durante la conmutación. |
| Unidad de viaje |
Controla y coordina la respuesta de protección. |
Cada componente contribuye a la capacidad del MCCB para manejar cargas de corriente elevadas manteniendo al mismo tiempo la seguridad y la durabilidad en entornos exigentes.
4. Ventajas y valor práctico
Los MCCB resuelven varios desafíos eléctricos industriales comunes:
- Previene daños al equipo causados por sobrecargas y cortocircuitos.
- Reduce el tiempo de inactividad mediante operación reiniciable
- Mejora la confiabilidad del sistema eléctrico.
- Ofrece configuraciones de disparo ajustables para una protección flexible
- Maneja aplicaciones de alta corriente de manera eficiente
En comparación con los sistemas de fusibles tradicionales, los MCCB reducen significativamente los costos de mantenimiento y mejoran la continuidad operativa en las instalaciones industriales.
5. Cómo seleccionar el MCCB adecuado
Elegir el MCCB correcto es fundamental para garantizar la protección del sistema y evitar disparos molestos. Los factores clave incluyen:
-
Corriente nominal (pulgadas):Debe coincidir con los requisitos de carga
-
Capacidad de ruptura:Capacidad de interrumpir la corriente de falla de forma segura
-
Tipo de curva de viaje:Determina la sensibilidad de la respuesta.
-
Número de polos:Basados en sistemas monofásicos o trifásicos.
-
Condiciones ambientales:Temperatura, humedad y lugar de instalación.
La selección incorrecta a menudo conduce a fallas prematuras, sobrecalentamiento o paradas innecesarias, que son puntos débiles comunes en los sistemas de energía industriales.
6. Aplicaciones industriales
Los MCCB se utilizan en una amplia gama de industrias debido a su robustez y adaptabilidad:
- Plantas de fabricación
- Edificios comerciales
- Centros de datos
- Paneles de distribución de energía
- sistemas de climatización
- Centros de control de motores
En estos entornos, la energía ininterrumpida y la protección contra fallas eléctricas son fundamentales para la seguridad y eficiencia operativa.
7. Mantenimiento y solución de problemas
El mantenimiento adecuado garantiza el rendimiento a largo plazo de los MCCB. Las prácticas comunes incluyen:
- Inspección periódica de terminales para detectar señales de sobrecalentamiento.
- Probar las funciones de disparo periódicamente
- Limpieza de polvo y contaminantes de la vivienda.
- Comprobación del desgaste mecánico en los componentes de conmutación.
Los problemas comunes incluyen:
- Tropiezos molestos por dimensionamiento incorrecto
- Fallo en el disparo debido al desgaste mecánico.
- Sobrecalentamiento causado por conexiones flojas
La detección temprana de estos problemas evita costosos tiempos de inactividad del sistema y daños al equipo.
8. MCCB frente a otros disyuntores
| Característica |
MCCB |
MCB |
Fusible |
| Clasificación actual |
Alto (hasta 2500A) |
Bajo (hasta 125A) |
Varía |
| Capacidad de reinicio |
Sí |
Sí |
No |
| Ajustabilidad |
Alto |
Bajo |
Ninguno |
| Solicitud |
Industrial/Comercial |
Carga residencial/ligera |
Protección básica |
Esta comparación resalta por qué se prefieren los MCCB en entornos de alta carga donde la flexibilidad y la confiabilidad son esenciales.
9. Preguntas frecuentes
P1: ¿Cuál es el objetivo principal de un MCCB?
Protege los circuitos eléctricos de sobrecargas y cortocircuitos desconectando automáticamente la energía.
P2: ¿Se puede reutilizar el MCCB después del disparo?
Sí, los MCCB están diseñados para restablecerse y reutilizarse después de que se eliminan las condiciones de falla.
P3: ¿Cuánto dura un MCCB?
Normalmente entre 10 y 20 años, según las condiciones de uso y las prácticas de mantenimiento.
P4: ¿Qué causa los disparos molestos del MCCB?
Cálculo de carga incorrecto, suministro de energía inestable o configuración de disparo incorrecta.
