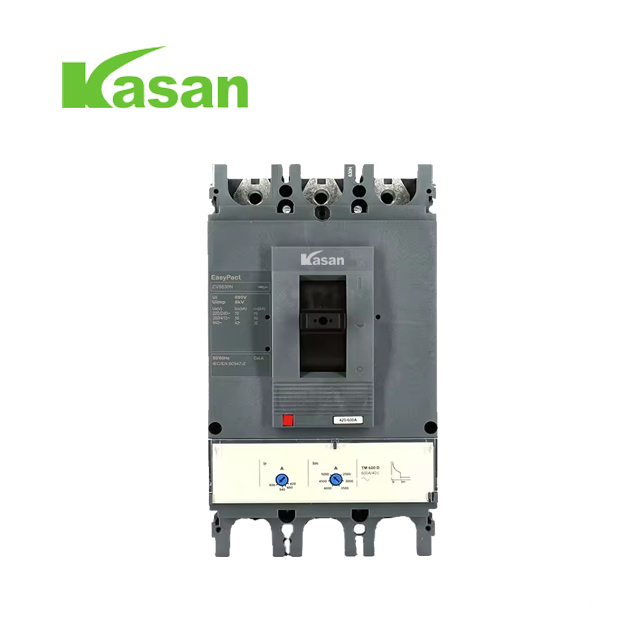

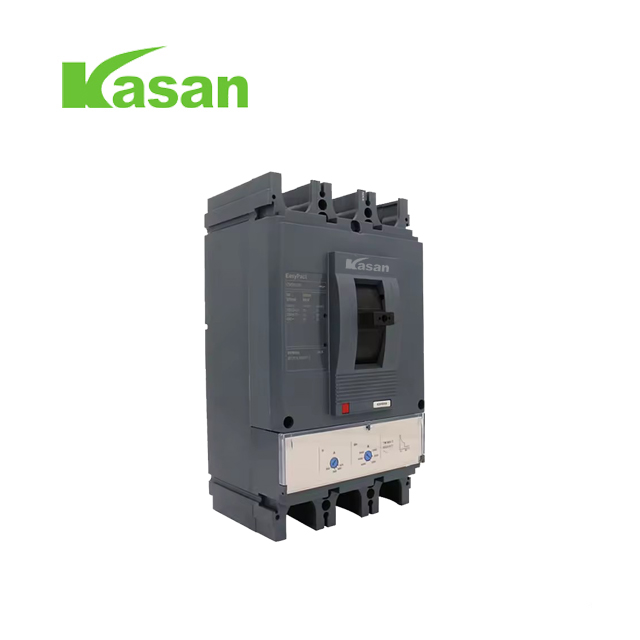

Interruptor de circuito CVS400F 3P 400AMP

Interruptor de circuito CVS400F 3P 400AMP

Descripción

CVS400F 3P 400AMP Circuiter es un interruptor de circuito 400A de corriente nominal de EasyPact CVS400F. La capacidad de ruptura nominal (ICS) es de 36ka a 415 VAC, y el rango completo con ICS = 100%UCI. La versión de Breaker es el marco de 3poles con detección en 3poles, también la unidad de viaje ETS 2.3 acompañada para la protección electrónica. Se ajusta al estándar IEC60947-2 para la parte de interruptores de circuitos. Este dispositivo está certificado para la operación en el entorno III de Grado III según lo definido IEC60947-1 e IEC60664-1, y respetado por el requisito de ROHS como Directiva Europea de Medio Ambiente EC/2002/95. Se puede montar en Blackplate o Din Rail, también a través de la puerta de la centralita de Clase II sin degradar el aislamiento de la tabla de estreno. La parte delantera de Toggle ofrece protección IP40, pero cuando está equipada con la manija giratoria extendida dentro de la tabla de conmutación, un título de protección IP54 adicional para una manija giratoria extendida. Esta serie tiene ranuras para auxiliares eléctricos (mn/mx/de/sd), dependiendo del tipo de unidad de viaje si se instala la manija rotativa. La dimensión fija es de 140 mm de ancho, altura de 255 mm, 110 mm de profundidad. Los interruptores de circuito CVS de unypacto son trajables para el aislamiento como se define en IECSTANDARDS 60947-2. El objetivo de la isolación es separar un circuito o unparatus del resto del asistema que está energizado para que el personal pueda llevar a cabo el trabajo en la parte aislada en la seguridad perfecta. B MCCB Localización con Senables externos Un usuario para aislar el mantenimiento de UtmostSafety. Iiswitchboards sin degradar el aislamiento de la placa de la placa. InstallationReRe no obtiene una operación especial, incluso cuando el interruptor de circuito está equipado con un mango giratorio.

2. Especificación:

Versiones de 3 y 4 polos

3 tamaños de marco

Corriente calificada de 16 a 630 A

Capacidad de ruptura de 25 a 50 ka a 400/415 V

Protección de la paja de la tierra por el módulo Vigi asociado

Protección térmica-magnética y electrónica disponible para toda la gama

Protección térmica extendida y ajustable de 0.7 a 1 veces (TMD) o 0.5 a 1 veces (electrónica) la calificación de la unidad de viaje

3.SheetProduct NamECVS400F MCCBPOLE3PAMP RANGE320A 400ABLAGINAGN Rango de ajuste de recolección de tiempo IRADJUSTABLELLONG 0.7 ... 1 x Ajuste de retraso de tiempo Inlong TypefixedControl Typetogglemounting modefixedMunting SupportBackPlateHeight161 MMWIDTH105 MMDEPTH86 MMPRODUCT PESO2KG/PCS-STANDARDARDSEN/IEC 609477
