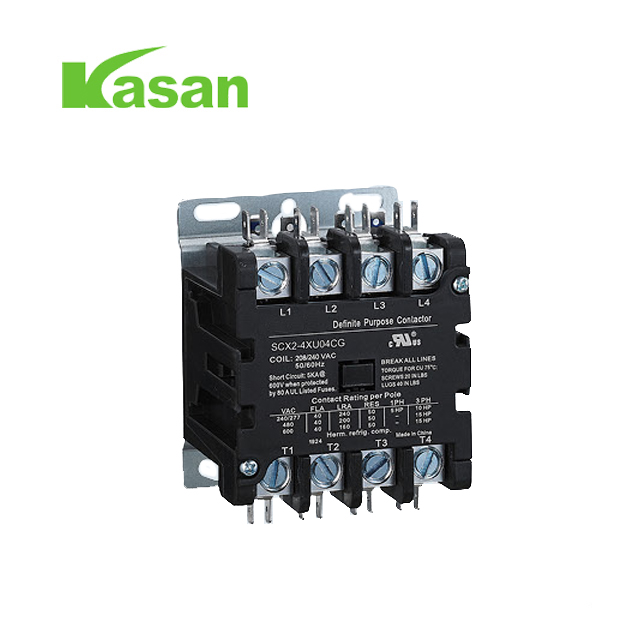

Contactor DP de 4 polos, 40 amperios, verificado por UL, contactor de bobina de 120 voltios CA

Rango de aplicación

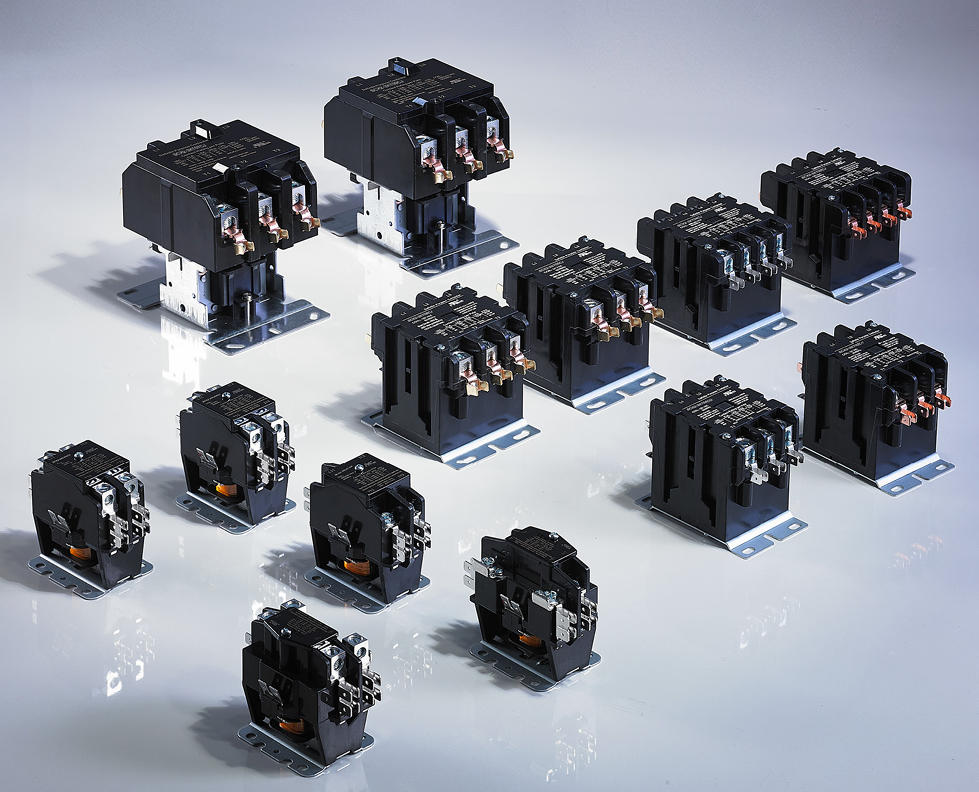

Los contactores de propósito definido de la serie SCX2 son adecuados para aplicaciones comerciales que incluyen aires acondicionados, refrigeración y calefacción resistiva. iluminación y muchas otras instalaciones donde se necesita un contactor de bajo costo y alto rendimiento. Estos dispositivos ofrecen flexibilidad y están diseñados para cumplir o superar

requisitos eléctricos y mecánicos según lo definido por el estándar de contactores de propósito definido de UL/CSA.

Clasificaciones de contacto eléctrico: 20A-90A

Clasificaciones de bobina eléctrica: 24-60oV

Clasificación de vida útil, opciones de ciclo de 100.000 y 250.000.

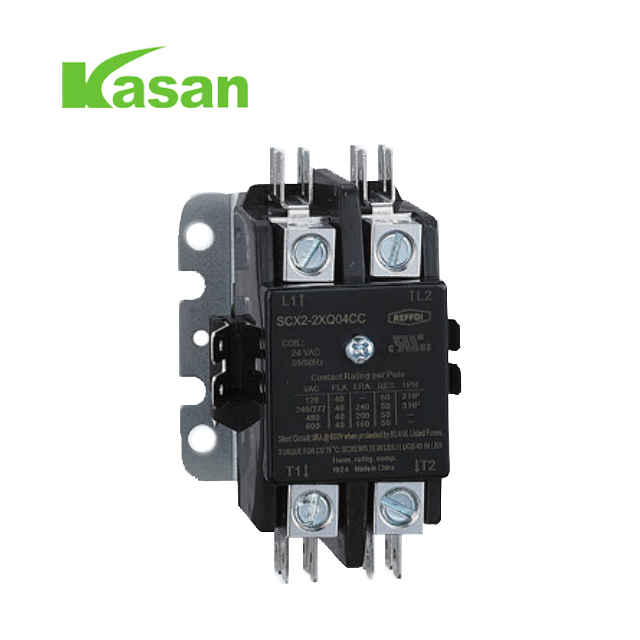

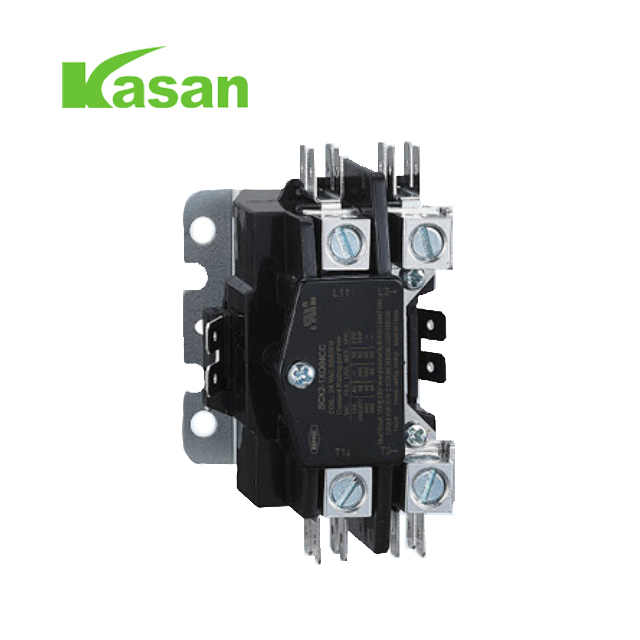

Opciones: 1,2,3,4 polos se adapta a bobinas de 24,120,240 y 480 VCA amplia gama de clasificaciones eléctricas tornillo,

Conexiones de caja o placa de presión Base de montaje NEMA.

Kits de interruptores finales NO/NC.

Terinaciones 10-32 cre 20, 25 y 30 Modelos FLA

Modelos Box Lug-40, 50, 60,75 y 90 FLA

Rango de temperatura: - 40° F a + 150° F/- 40° C a + 65°C

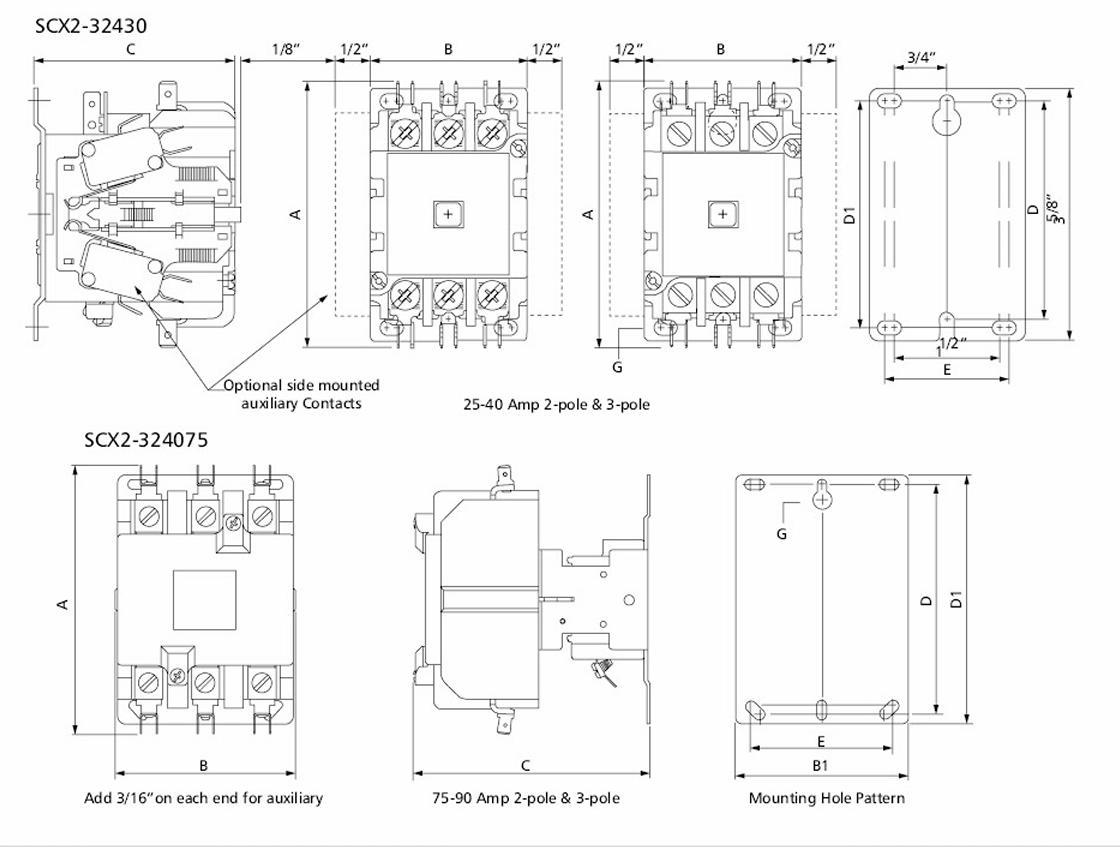

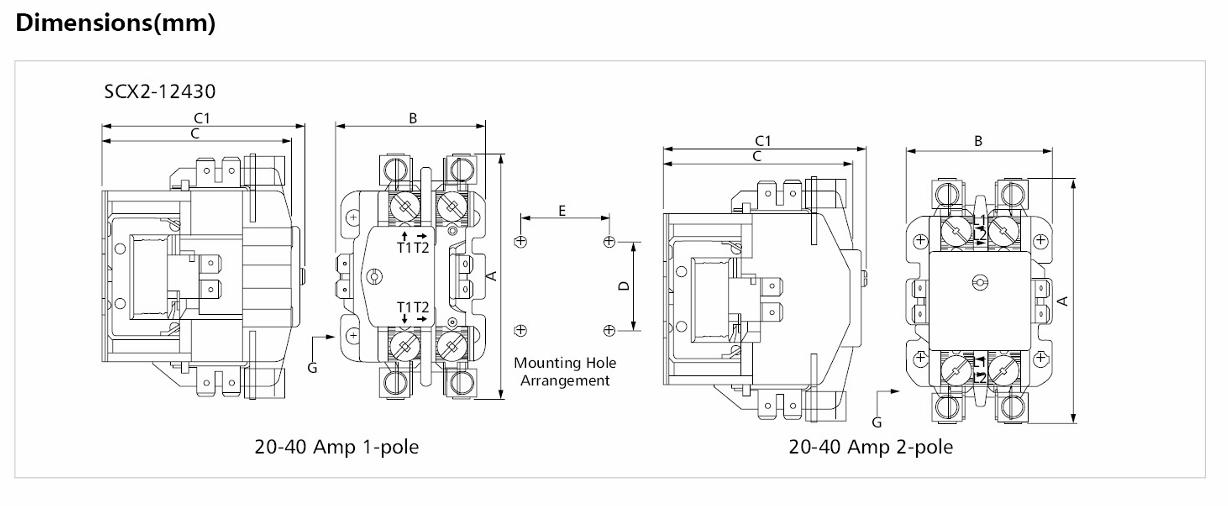

Observación:

1. La tolerancia del conector de cableado sin dimensiones especificadas debe estar de acuerdo con 0,2 mm. 2. Torque de bloqueo del tornillo del circuito principal para corriente nominal 20-40FLA 182 polos productos: TORNILLOS 22 IN-LBS/LUGS 40 IN-LBS Torque de bloqueo del tornillo del circuito principal para corriente nominal 20-40FLA 384 polos y productos 50-60FLA: 50 IN-LBS Torque de bloqueo del tornillo del circuito principal para nominal Productos 75-90FLA actuales: 50 IN-LBS

Par de bloqueo del tornillo del módulo auxiliar: 10 IN-LBSPar de bloqueo del tornillo de la bobina para productos de corriente nominal 20-90FLA: 10 IN-LBS3. El terminal hembra de conexión rápida debe cumplir con el estándar IEC60760 y garantizar una conexión confiable entre el terminal y el inserto, si se utiliza cableado de inserto.
